Bộ lấy mẫu bụi khí thải ống khói Isokinetic theo EPA5

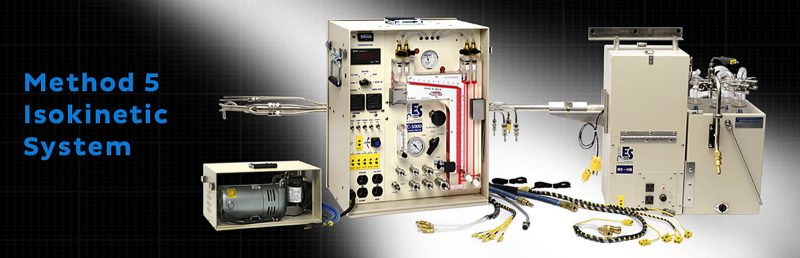

Bộ lấy mẫu bụi khí thải ống khói Isokinetic theo EPA5 model: M5-S1–MV

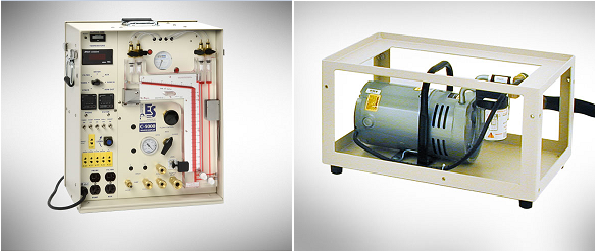

1.1 Bộ điều khiển và bơm:

• Đọc giá trị đơn vị đo hiệu chuẩn trực tiếp với bộ đo khí khô, độ phân giải 0.5 lít (0.0005 M3)
• Y = 1.0 ± 0.05 (thay đổi < 2%); ∆H@ = 46.736 ± 3.81 (thay đổi < 5.08)
• Bộ đo áp suất nanomet nghiêng đôi, thang đo phương dọc 254 mm, độ nghiêng 25.4mm và 0.1 mm
• Có van đồng ngắt thiết bị khi vận chuyển
• Bộ điều khiển nhiệt độ bán dẫn độc lập cho điều khiển mạch gia nhiệt sấy của cảm biến và bộ lọc
• Màn hình LED đọc giá trị nhiệt độ với đơn vị ⁰C hoặc ⁰F, công tắc chuyển mạch 07 cấp
• Bộ jắc cắm phụ trợ cho cặp nhiệt điện đọc nhiệt độ cầm tay
• Bộ điều khiển chuyển bơm cuộn dây Solenoids và bơm Orsat pump, nguồn, bơm, thời gian
• Mạch cầu chì độc lập nằm trên bảng điều khiển
• Cài đặt thời gian trôi điện tử, đọc ở mức 0.01 phút
• Van điều chỉnh lưu lượng thô và tinh
• Ống lấy mẫu ½”, ống Pitot 3/8” và ống Orsat nối nhanh  ¼”
• Bộ đo chân không 0-30”Hg
• Modul Panel mạch điện và đường ống (Electrical and Plumbing Panels); cửa tiếp cận mặt trước và phía sau, có thể tháo rời.
• Lớp phủ nhôm nhẹ 0.090”, phần cứng – phần tay cầm – phần chốt bằng thép không gỉ
• Sử dụng nguồn 220VAC/50/60Hz, nguồn cấp kết nối với loại 4-pin Amphenol Military
• Bơm chân không với van sợi quang  rò rỉ tự do, với khung mở, 88LPM @ 1”Hg, 57 LPM @ 15”Hg, độ chân không cực đại 26”Hg

1.2 Thùng tráp với hộp gia nhiệt và hộ lạnh 08 vị trí ống Impinger

• Bộ thùng tráp với 02 phần: hộp đựng bộ lọc gia nhiệt chuẩn và hộp lạnh đựng 08 ống hấp thụ impinger
• Lớp vỏ nhôm với phần cứng và phần chốt giữ bằng thép không gỉ
• Phần kẹp giữ cần lấy mẫu bằng thép không gỉ có thể tháo rời
• Phần bảng điều khiển điện tử và gia nhiệt, bộ gia nhiệt 700 Watt, nguồn 220V/50Hz

1.3 Cần lấy mẫu với lớp phủ thép không gỉ được gia nhiệt, dài 152 cm

• Cần lấy mẫu với lớp lót bằng thép không gỉ có độ chính xác cao, được hàn chặt.
• Cần lấy mẫu không bao gồm đầu vòi
• Vòng đệm Viton hình O bi #28 Ball
• Lớp phủ gia nhiệt 220V
• Ống Pitot Tip loại S với bộ nối bằng thép không gỉ 3/8” QCs
• Bố ống nối và vòng đệm hình O chuẩn bằng thép không gỉ 5/8" cho gắn với đầu vòi
• Ống Orsat với bộ nối bằng thép không gỉ ¼” QC
• Lớp vỏ bằng thép không gỉ
• Chiều dài cần lấy mẫu: 152 cm

1.4 Lớp lót Pyrex cho cần lấy mẫu, dài 152 cm

• Phù hợp với các loại cần lấy mẫu chính hãng
• Dài hữu hiệu: 152 cm

1.5 Cáp nối kiểm soát tín hiệu, dài 22 mét

• Cáp nối được bảo vệ với vỏ cáp xoẵn ốc, vỏ thu nhỏ, và lò xo bảo vệ cho ống dẫn khí, kéo dài tuổi thọ của cáp
• Vỏ ống mềm, dài 22 mét, chống mài mòn ma sát
• Bộ kết nối, với cáp Nylon làm giảm sức săng trên toàn sợi dây

1.6 Bộ adapter cho cáp

• Bộ adapter cho cáp có van đồng thau 01 chiều phù hợp bảo vệ an toàn cho khối đệm trượt nằm trong hộp lạnh đựng ống impinger.
• Cấu trúc bằng thép không gỉ với cặp nhiệt điện loại K
• Ố cắm #28
• Đường ống mẫu bằng đồng ½” cho nối nhanh
• Khối kẹp với hàn chắc chắn và khung

1.7 Đầu vòi hút mẫu bằng thép không gỉ, bộ với 07 kích cỡ khác nhau từ 1/8"-1/2"

• Đầu vòi hút mẫu loại móc bằng thép không gỉ có đầu gắn 5/8” chứa 07 đầu vòi có kích cỡ khác nhau và được đựng trong một valy có nệm mút

1.8 Bộ thủy tinh với đáy cầu mối ghép chính xác cao

• Bộ dụng cụ thủy tinh với đáy cầu ghép chính xác cao, vòng đệm O với bộ lọc 3” bao gồm đầy đủ các phần cho lấy mẫu theo phương pháp 5
• Không bao gồm túi đựng
• Vòng đệm bi #28 với vòng đệm Viton hình O với lớp phủ Teflon
• Vòng đệm Silicon chữ O ở chai

1.9 Các thành phần khác

• Giấy lọc sợi thủy tinh, hộp 100 cái
• Chổi vệ sinh cảm biến
• Thanh kéo dài chổi vệ sinh cảm biến, 18"
• Máy tính tính toán chuẩn theo máy
• Thanh trượt treo cần lấy mẫu
